Synchronisierte Feinpositioniertische

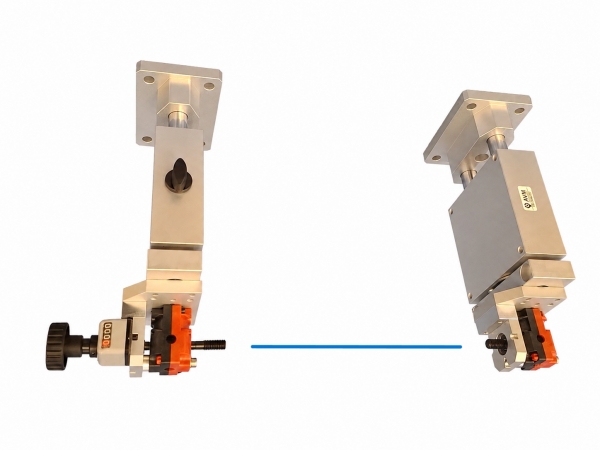

Synchronisierung von zwei Feinpositioniertischen zur Höhenverstellung eines langen Werkstücks

Für diese Anwendung war eine Feinteilung von 1 mm für einen Tisch mit einer Ø16-Antriebsspindel und Ø20-Führungssäulen erforderlich. Der Verstellweg beträgt 30 mm.

Zwei Winkelgetriebe und M10-Gewindeausgänge ermöglichen dem Kunden die Verbindung der beiden Tische mit einer halbstarren Welle.

Das System ist mit einem seitlich angebrachten Bedienknopf für einfache Bedienung ausgestattet. Der Kunde wünschte sich außerdem eine Positionsanzeige und eine Positionsarretierung.

Diese kundenspezifische Lösung basiert auf unserem Standardprogramm an manuellen Tischen, wodurch wir wettbewerbsfähig und flexibel bleiben.

Für spezifische Projekte mit Positioniertischen oder Linearspindeltischen stehen wir Ihnen gerne zur Verfügung: Kontakt
