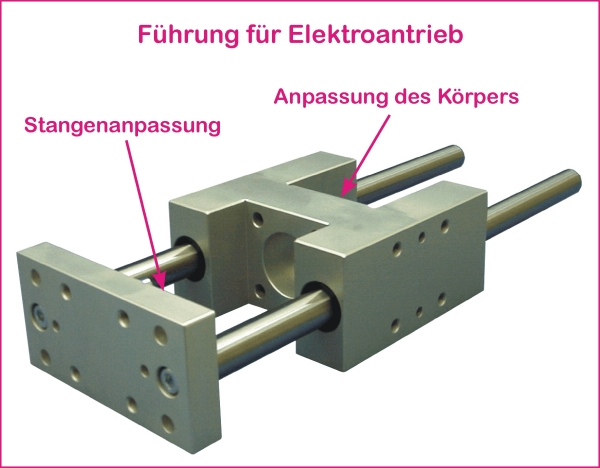

Führung für Stangenstellantrieb

Unsere H-Führungseinheiten passen auf die meisten elektrischen Stangen Stellantriebe

Anpassung an jede Art von elektrischem Stangenstellantrieb

. Befestigung am H-Körper :

a/ durch 4 Schrauben an der Vorderseite des Betätigers

b/ durch Antriebsflansch

. Antriebsstange in Stangenkupplung :

a/ Gewindestange kompatibel mit ISO-Pneumatikzylindern

b/ spezielle Gewindestange (M14x1,5 / M18x1,5 /M10x1,5 / M12x1,75 / M16x2 … )

c/ Weibliche Gewindestange (wir produzieren ein Gewindeende)

Stangenkupplung schwebend oder nicht

Die Stangenkupplung kann je nach Anwendung (Schub, Positionierung etc.) und Art der Führung (glatt oder kugelgelagert) schwimmend, spielreduziert oder axialspielfrei ausgeführt werden.

Anpassung bereits ab 1 Stück möglich

Die Adaption Ihres spezifischen Betätigers können wir auch für 1 Einzelteil mit lagervorgerauten Führungskörpern vornehmen (Fertigstellung der Befestigung des Betätigers auf Bestellung).

Für wiederkehrende Märkte, die Möglichkeit, bestimmte Körper und Kupplungen auf Lager zu halten, haben wir bereits Teile auf Lager, die an die wichtigsten elektrischen Stellantriebe auf dem Markt angepasst sind.

Eigenschaften von Führungseinheiten für Elektrozylinder

–          Anleitung zu Kugellagern, Bronzeringen (oder Polymerringen auf Anfrage)

–          Anti-Korrosions-Version (Alu und Edelstahl)

–          Standardhub oder auf Anfrage

–          Kurze Verzögerung:      2-4 Tage bei vorhandener Anpassung  / 8-10 Tage, wenn Anpassungen vorgenommen werden müssen

Sehen Sie sich das Produktdatenblatt an
